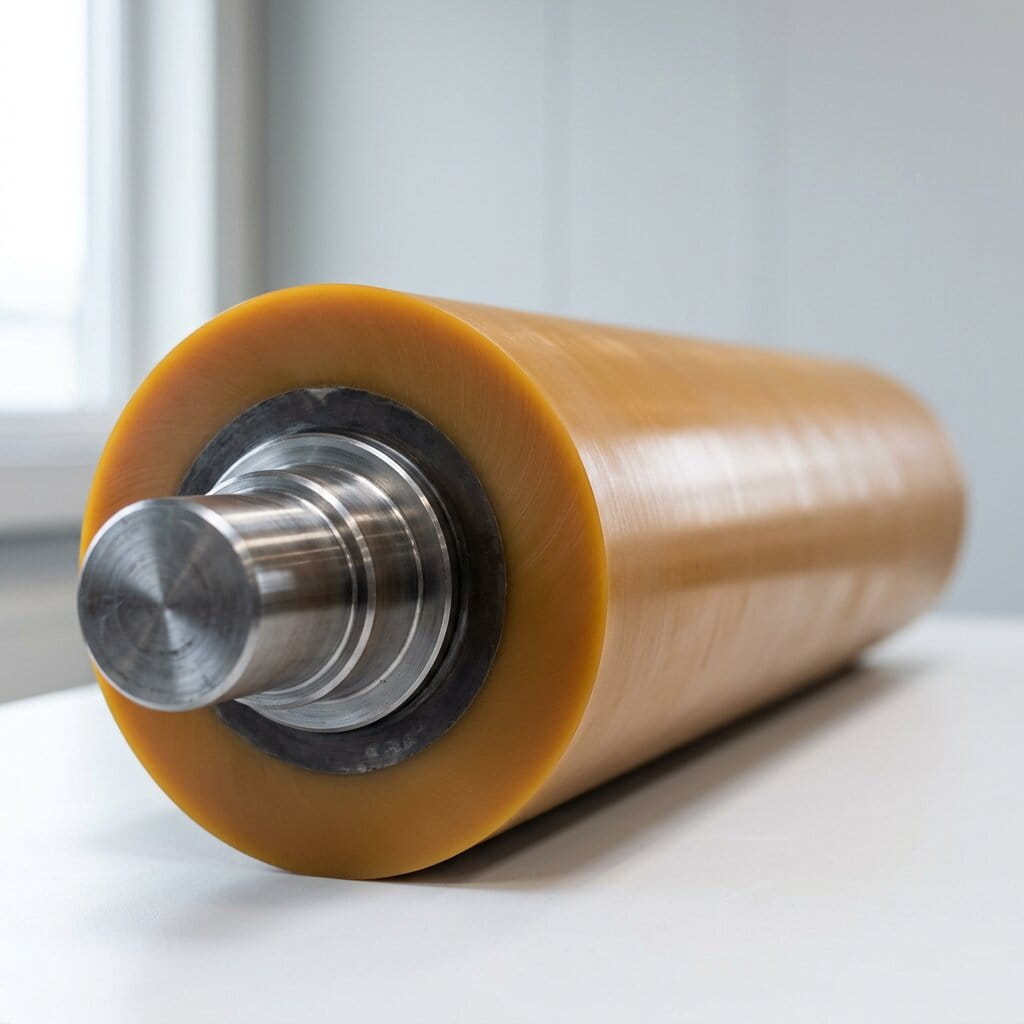

Eine Walze fällt selten wegen ihres Kerns aus. Sie fällt wegen ihres Belags aus - weil er sich ablöst, verhärtet, quillt oder schlicht schneller verschleißt als geplant. Polyurethan ist für diesen Belag einer der leistungsfähigsten Werkstoffe überhaupt, aber es ist kein Werkstoff, den man pauschal bestellt. Zwischen dem weichen Belag einer Andruckwalze und dem einer hochbelasteten Antriebswalze liegen Welten - in der Anfrage heißt beides „PU".
Dieser Beitrag beschreibt, welche Entscheidungen eine PU-Walzenbeschichtung tatsächlich bestimmen, wo Polyurethan dem Gummi überlegen ist, wo nicht, und woran Beläge in der Praxis scheitern.
Inhalt:
Walzenbeschichtung, Gummierung, Walzenbezug: ein Belag, viele Namen
In Anfragen taucht dieselbe Sache unter mindestens vier Bezeichnungen auf: Walzenbeschichtung, Walzengummierung, Walzenbezug und Regummierung. Gemeint ist jeweils dasselbe Prinzip - ein metallischer Walzenkern erhält einen elastischen Mantel, der Reibwert, Dämpfung, Kontaktdruckverteilung und die Schonung des transportierten Guts bestimmt.
Die Begriffsvielfalt hat einen historischen Grund: Der Belag war lange Zeit Gummi, und „gummieren" ist bis heute das gebräuchlichere Wort geblieben - auch dann, wenn längst Polyurethan gegossen wird. Wer einen PU-Belag sucht und nur nach „Beschichtung" fragt, übersieht deshalb oft die Hälfte des Marktes.
Technisch ist der Unterschied allerdings real. Gummibeläge werden über einen Haftvermittler auf den Kern anvulkanisiert, meist im Autoklaven. PU-Beläge werden flüssig angegossen und anschließend getempert. Zwei Verfahren, zwei Fertigungslandschaften, zwei Fehlerbilder - und deshalb lohnt es sich, in der Anfrage präzise zu sein.
Polyurethan vs. Gummi: die ehrliche Gegenüberstellung
PU-Beläge werden häufig verkauft, als seien sie Gummi in jeder Hinsicht überlegen. Das stimmt nicht. Sie sind in bestimmten Disziplinen deutlich überlegen und in anderen unterlegen, und genau diese Verteilung entscheidet.
Wo Polyurethan gewinnt
Der klarste Vorsprung liegt beim Abrieb. PU-Elastomere erreichen je nach Rezeptur und Vergleichsmischung ein Mehrfaches der Verschleißfestigkeit üblicher Gummimischungen. Aber auch innerhalb der PU-Familie sind die Unterschiede erheblich: Im Taber-Abriebtest trägt ein abrieboptimiertes System nur etwa ein Drittel so stark ab wie eine Standardqualität.
Der zweite Vorteil ist der Härtebereich. Gummi endet praktisch bei etwa 90 bis 95 Shore A. Gießbares Polyurethan deckt von sehr weich bis in den Shore-D-Bereich ab, ohne seine Elastizität zu verlieren. Praktisch heißt das: Die Härte lässt sich an die Anwendung anpassen, ohne die Werkstoffklasse zu wechseln - von der weichen Andruckwalze bis zur hochbelasteten Presspartie.
Drittens die Tragfähigkeit: PU nimmt bei gleichem Bauraum höhere Linienlasten auf, ohne bleibend zu verformen.
Wo Gummi gewinnt
Bei der Temperatur. Klassische PU-Gießelastomere sind im Dauerbetrieb häufig um 70 bis 80 °C angesiedelt, wärmebeständige Typen erreichen etwa 120 °C. EPDM oder Silikon liegen darüber - und bei beheizten Walzen ist das kein Detail, sondern das Ausschlusskriterium.
Bei bestimmten Chemikalien und bei Heißwasser oder Dampf ist Gummi ebenfalls oft die robustere Wahl. Und bei unkritischen Standardanwendungen bleibt der Preis ein Argument, auch wenn moderne PU-Qualitäten diesen Abstand verkleinert haben.
Polyurethan und Gummi konkurrieren also nicht um denselben Platz, sie teilen sich das Feld. Wer beides als Option offen hält, kommt zu besseren Entscheidungen als jemand, der sich auf einen Werkstoff festlegt. Mehr zu den Grundlagen dieser Werkstoffklasse finden Sie in unserem Ratgeber zum Polyurethan-Elastomer.
Die 4 Stellschrauben der Spezifikation: Härte, Polyol-Basis, Isocyanat-System & Schichtdicke
„PU-Beschichtung, 80 Shore A" ist keine Spezifikation. Es ist ein Viertel davon.
1. Die Shore-Härte
Sie folgt der Belastungsart, nicht dem Wunsch nach Haltbarkeit. Für Transport- und Zugwalzen liegt der übliche Korridor bei etwa 80 bis 95 Shore A, wo Grip und Abriebwiderstand zusammentreffen. Druckwalzen bewegen sich häufig zwischen 70 und 90 Shore A. Für hohe Flächenpressungen geht man in den Shore-D-Bereich.
Der verbreitetste Fehler ist, im Zweifel härter zu wählen. Ein weicherer Belag verteilt den Kontaktdruck besser, dämpft Stöße und schont empfindliches Gut - ein zu harter Belag auf einem schlanken Kern kann unter Durchbiegung abplatzen.
2. Die Polyol-Basis
Die Entscheidung über den richtigen Polyol-Typen hängt davon ab, ob der Belag im Betrieb eher Ölen oder eher Feuchtigkeit ausgesetzt ist.
3. Das Isocyanat-System
Es setzt die Obergrenze für die dynamische Belastbarkeit und beeinflusst zugleich Verarbeitung und Preis.
4. Schichtdicke & Geometrie
Die Dicke folgt dem Walzendurchmesser und der Andruckkraft, und sie muss die Reibungswärme abführen können. Ein zu dicker Belag staut Wärme in der Kontaktzone und altert von innen. Dazu kommen Ausführung (zylindrisch, ballig, konisch, bikonisch) und gegebenenfalls eine Profilierung mit axialen, radialen oder gekreuzten Nuten.
Die Anbindung an den Walzenkern: Haftvermittler & Oberflächenvorbereitung entscheiden mit
Die meisten Beläge fallen nicht im Werkstoff aus, sondern an der Grenzfläche.
Ein PU-Belag wird stoffschlüssig auf den Kern gegossen. Damit diese Verbindung dauerhaft hält, muss die Kernoberfläche vorbereitet sein: entfettet, gestrahlt, auf definierte Rauheit gebracht und mit einem passenden Haftvermittler versehen. Zwischen Vorbereitung und Guss darf nicht beliebig viel Zeit vergehen. Flugrost oder Feuchtigkeitsfilm reichen aus, um die Haftung messbar zu verschlechtern.
In der Praxis heißt das: Die Qualität der Oberflächenvorbereitung entscheidet darüber, ob der Belag seine berechnete Standzeit überhaupt erreichen kann. Ein hervorragend spezifiziertes PU-System auf einem schlecht vorbereiteten Kern hält kürzer als eine mittelmäßige Rezeptur auf einem sauber vorbereiteten.
Bei Regummierungen kommt ein zusätzlicher Punkt hinzu: Der Kern hat bereits ein Belagsleben hinter sich. Korrosionsnarben, Riefen aus dem Altbelagsabtrag oder verschlissene Lagersitze müssen vor dem Neuguss saniert werden, sonst wandert der Fehler in den neuen Belag.
Vom Altbelag zum fertigen Walzenbezug: der Fertigungsablauf in 8 Schritten
Der Ablauf ist bei Neubeschichtung und Regummierung weitgehend identisch:
Der letzte Punkt wird oft unterschätzt. Ohne dokumentierte Ist-Werte lässt sich beim nächsten Ausfall nicht rekonstruieren, ob der Belag, die Spezifikation oder die Maschine das Problem war.
5 typische Schadensbilder an PU-Walzenbelägen & ihre Ursachen
Ablösung vom Kern. Der Belag löst sich flächig oder an den Rändern. Ursache liegt fast immer in der Oberflächenvorbereitung oder im Haftsystem, nicht im Werkstoff. Bei schlanken Kernen kann auch Durchbiegung in Kombination mit zu hoher Belagshärte auslösend sein.
Klebrige oder wachsartige Beläge, bröckelnde Oberfläche. Das typische Bild einer Hydrolyse. Ein Polyester-Polyurethan war Feuchtigkeit oder feuchtwarmer Umgebung ausgesetzt. Der Werkstoff war nicht schlecht, er war falsch gewählt. Hier hilft nur der Wechsel auf eine Polyether- oder Polycarbonat-Basis.
Blasen oder Aufwölbungen im Belag. Wärmestau: Entweder ist die Schicht zu dick für die eingebrachte Reibungsenergie, die Andruckkraft zu hoch oder die Drehzahl gestiegen. Ein Belagswechsel ohne Ursachenanalyse führt hier direkt zum Wiederholungsfall.
Verhärtung & Rissbildung. Thermische Alterung oder ein Medium, gegen das das System nicht ausgelegt war. Die tatsächliche Betriebstemperatur sollte gemessen und mit der geplanten verglichen werden.
Gleichmäßiger, aber zu schneller Abrieb. Das ist der harmloseste Fall - hier stimmt die Auslegung grundsätzlich, nur die Härte oder die Abriebqualität passt nicht. Häufig ist ein abrieboptimiertes System die Lösung, manchmal auch nur eine andere Oberflächenrauheit.
Regummierung oder neue Walze? Wann sich welche Variante rechnet
In den meisten Fällen ist die Regummierung wirtschaftlicher. Der Kern ist das teure Bauteil - er ist gedreht, gewuchtet, gelagert und passt in die Maschine. Verschlissen ist nur der Belag.
Für eine Neuanfertigung sprechen wenige, aber klare Gründe: ein Kern mit strukturellen Schäden, eine geänderte Geometrie oder ein Wechsel des Kernwerkstoffs, etwa von Stahl auf ein Leichtbaumaterial, um Massenträgheit zu senken. Faserverbundkerne sind hier eine Option, die im Walzenbau zunehmend genutzt wird.
Ein Zwischenweg wird oft übersehen: Bei nur oberflächlichem Verschleiß oder leichten Riefen reicht mitunter ein Nachschliff des vorhandenen Belags, solange die Restdicke ausreicht.
Einsatzgebiete von PU-Walzenbeschichtungen: 6 Branchen im Überblick
PU-Beläge finden sich überall dort, wo Abrieb, Schnittbelastung oder hohe Linienlasten die Standzeit bestimmen:
Sonderanforderungen: Lebensmittel, Trinkwasser, Ableitfähigkeit
Drei Anforderungen schränken die Werkstoffwahl zusätzlich ein und gehören deshalb früh in die Spezifikation:
Anfrage-Checkliste: 9 Angaben, die eine Walzenbeschichtung spezifizierbar machen
Erfahrungsgemäß enthalten Anfragen zu Walzenbeschichtungen die Hälfte der nötigen Angaben. Diese Punkte sollten drin stehen:
Der letzte Punkt ist der wertvollste. Ein Foto des ausgefallenen Belags sagt über die richtige Spezifikation mehr aus als jede Anforderungsliste.
Fazit: Die richtige Spezifikation entsteht vor der Fertigung
Eine PU-Walzenbeschichtung ist kein Katalogprodukt. Härte, Polyol-Basis, Isocyanat-System, Schichtdicke und Haftaufbau bilden ein zusammenhängendes System - und ein einzelner falsch gesetzter Parameter kostet Standzeit, unabhängig davon, wie gut die übrigen gewählt wurden.
Genau an dieser Stelle setzt PUCo-Consulting an: bei der Analyse der tatsächlichen Einsatzbedingungen, der Auswahl des passenden PU-Systems und der Abstimmung auf das Fertigungsverfahren. Wir fertigen keine Walzen - wir sorgen dafür, dass die Spezifikation stimmt, bevor gefertigt wird. Das schließt die Auswertung von Schadensbildern ausgefallener Beläge ausdrücklich ein.
Häufige Fragen
Was ist eine PU-Walzenbeschichtung?
Ein elastischer Mantel aus Polyurethan, der stoffschlüssig auf einen metallischen Walzenkern gegossen wird. Er bestimmt Reibwert, Dämpfung und Verschleißverhalten der Walze und ist das Bauteil, das im Betrieb verschleißt - nicht der Kern.
Ist PU immer besser als Gummi?
Nein. PU ist bei Abrieb, Schnittfestigkeit und Tragfähigkeit überlegen und deckt einen größeren Härtebereich ab. Gummi ist bei höheren Temperaturen, bei Heißwasser und Dampf sowie bei manchen Chemikalien die bessere Wahl.
Welche Shore-Härte ist die richtige?
Sie ergibt sich aus der Belastungsart. Transport- und Zugwalzen liegen üblicherweise bei 80 bis 95 Shore A, Druckwalzen bei 70 bis 90 Shore A, hochbelastete Presspartien im Shore-D-Bereich. Härter ist nicht automatisch haltbarer.
Warum wird mein Walzenbelag klebrig?
Das ist typischerweise Hydrolyse an einem Polyester-Polyurethan unter Feuchtigkeitseinfluss. Der Wechsel auf eine Polyether- oder Polycarbonat-Basis löst das Problem an der Wurzel.
Lohnt sich eine Regummierung gegenüber einer neuen Walze?
In der Regel ja. Der Kern ist das teure, langlebige Bauteil; erneuert wird nur der Verschleißbelag. Eine Neuanfertigung lohnt sich bei strukturell geschädigten Kernen oder wenn Geometrie oder Kernwerkstoff geändert werden sollen.
Wie lange hält eine PU-Walzenbeschichtung?
Das lässt sich nicht allgemein beantworten. Die Standzeit hängt von Linienlast, Umfangsgeschwindigkeit, Temperatur, Medienkontakt und der Qualität der Kernvorbereitung ab. Aussagekräftig wird die Frage erst mit den Betriebsdaten der konkreten Anwendung.
